福建定径水口受损的原因有哪些呢

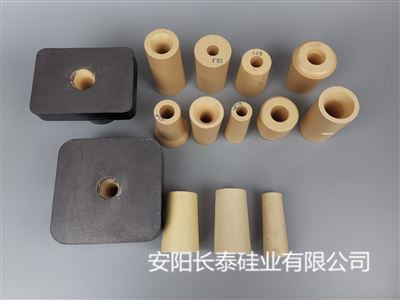

       福建定径水口是连铸小于120mm的小方坯控制钢水流量的功能耐火材料。它的主要作用是用于中间包无塞棒浇注。浇注速度取决于中间包钢水液面的高度和福建定径水口的孔径。

       还由于锆质材料不易烧结，有时添加有助烧结剂，这样也降低了水口的抗侵蚀性，造成水口扩径。再者，如果水口烧结程度不好，水口强度较低，使其耐侵蚀和耐冲刷性降低，使水口扩径。水口的内在因素引起的。水口中含有较多的CaO稳定的ZrO2，在烧成过程中，CaO与锆英石中的Si02反应生成单斜锆和含钙玻璃，另一方面，ZrO2中的CaO被夺取后，由原来的立方锆转变成单斜锆。要知道，单斜锆的热膨胀系数很高，而且升温与冷却过程中，热膨胀曲线不一致。不但如此，单斜锆在1000～1100℃之间转变成四方锆，伴随有较大的体积变化，易使制品开裂。好点的福建定径水口一般需要具备：有较好的抗冲刷、耐侵蚀性能，较好的热震稳定性，使用不炸裂， 较长的使用寿命，钢坯的注速只靠福建定径水口来调节，在整个浇注过程中，孔径必须保持恒定，以保证稳定的拉坯速度，因而定径水口在使用过程中必须安全可靠，除不能堵塞、开裂、脱落外，水口的孔径要求扩孔速度小。定径水口的耐侵蚀性和使用寿命，基本上取决于定径水口中的锆含量。锆含量越高，使用寿命越长。
