安阳长泰硅业有限公司为您免费提供炼钢用水口,连铸中间包水口,锆质水口等相关信息发布,敬请关注!
******服务热线
0372-5698692

联系我们

  • 安阳长泰硅业有限公司
  • 联系人:张经理
  • 手机:0372-5698692
  • 电话:
  • 网址:fujian.ctgwnh.com
  • 邮箱:
  • 地址:安阳市龙安区西高平工业区

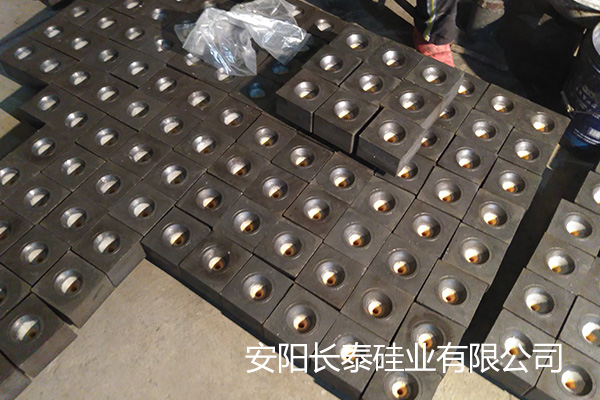

福建快速更换定径水口操作步骤

文章来源:http://fujian.ctgwnh.com/news883365.html 发表时间:2022/10/28 16:31:00

安阳长泰硅业有限公司为您免费提供炼钢用水口,连铸中间包水口,锆质水口等相关信息发布,敬请关注!

        福建快速更换定径水口扩径造成拉速不稳且难以预料,随时可能导致事故或停浇,给生产组织带来困难。采用水口快换技术后,不仅避免了类似事故的发生,还可以起到挽救钢水的作用,保证浇注顺行;而不必降低中间包钢水液面,避免了钢水卷渣进入结晶器的现象。那么,快速更换福建定径水口操作步骤如何呢?

         一、福建快速更换定径水口要掌握好两个因素:其中一个是快换前后的钢水温度控制;其二是快换时的时机。

        1、快换前后的钢水温度控制

        中间包快换时前后钢水的温度对快换成功与否起重要作用。前期温度宜高些,对快换比较有利,快节奏的生产有负面影响;温度低时,易发生水口结瘤、快换失败等生产事故。因此,对快换中间包前中间包内钢水温度提出要求。快换中间包钢包到站温度比正常温度中限高10-20e,钢水等铸机时间不得超过10min,且钢包为正常周转、包况良好的红钢包。经不连续测温统计,中间包快换前后10min中间包内钢水平均温度变化(以低合金为例),快换时间为第五至第十分钟。快换时中间包内钢水温度在1525e,比低合金钢熔点温度(1505e)高20e左右,完全符合连铸温度制度。


        2、定径水口快换的时机

        当连铸定径水口工作几小时后水口受钢水流冲刷变大,连铸拉速超过临界拉速(定为310m/min),避免连铸出现拉漏生产事故就快换定径水口,一般设计定径水口直径1410~1510mm,拉速控制在216~310m/min,一旦拉速达到219m/min时就开始准备快换的条件,因为没有塞棒控制中包上水口,受液面影响就有可能超过临界拉速。

        二、快速更换定径水口

        将备用定径水口在备用位置上通过环境温度烘烤10~30min,保证水口温度达到200~300e。当中间包液面降低至300~400mm时,按动按钮,液压缸推动备用定径水口沿滑道移向浇注位,同时原定径水口被推出浇注位,新水口开始工作,此时应适当调整拉速,然后按动按钮,使液压缸缩回,取下液压缸。更换水口结束,连铸操作按正常浇注进行。

炼钢用水口型号?连铸中间包水口订做多少钱?锆质水口报价?安阳长泰硅业有限公司提供大量品质可靠的水口、锆芯等产品及相关资讯服务,欢迎来电咨询!
